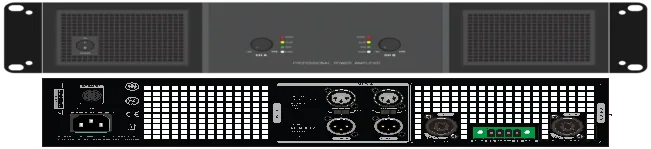

产品图 / 01
01 / OVERVIEW
产品概览
双通道模拟功率放大器，为已确认负载条件下的扩声系统提供功率驱动。
通道结构
设备类型：双通道模拟功率放大器。原资料口径，待技术审核。
按负载选功率
额定功率 RMS（8 Ω）：2 × 800 W。测试和同时驱动条件仍待审核。
机柜配置
机箱高度：2U。仍需核对托架、散热及前后检修空间。
02 / SPECIFICATIONS
技术参数
手册数据，待技术审核
来源：《2026.05.19 新增声威工装产品查询手册》 1.8.4 AD800 条目；《2026年-最新工装（哈比内部）0519新增》对应型号图片单元格 1.8.4 AD800 条目。以下为原资料整理值，不作为最终配单或施工依据。
- 设备类型
- 双通道模拟功率放大器
- 额定功率 RMS（8 Ω）
- 2 × 800 W
- 额定功率 RMS（4 Ω）
- 2 × 1200 W
- 桥接功率 RMS（8 Ω）
- 1 × 2400 W
- 频率响应
- 20 Hz – 20 kHz（±0.5 dB）
- 总谐波失真
- ≤ 0.05% @ 8 Ω / 1 kHz
- 输入灵敏度
- 0.775 V / 1.44 V
- 机箱高度
- 2U
资料版本说明
参数按现有工装手册整理，未采用任何价格、库存或内部折扣信息。最终配单、安装与施工以前须由技术负责人审核。
03 / DIMENSIONS
尺寸与安装
外形尺寸 / 顺序待确认
2U 机箱，外形尺寸待补充
原资料口径，待审核。正式尺寸图、接口图与安装附件信息尚待确认。
安装前需确认
- 机柜托架、散热、供电与前后检修空间
- 工作模式、负载、桥接与接线定义
- 处理器增益结构与保护参数
04 / RESOURCES
资料下载
产品资料摘录
TXT · 待审核 · 不含价格
正式规格书
审核完成后提供
尺寸与安装图
准确型号与附件信息确认后提供
DOCUMENTATION STATUS
AD800 待补与待核实
- 外形尺寸与重量待补正式资料；机箱高度不能替代完整尺寸。
- 多通道同时驱动、桥接及测量条件待审核。
- 后面板接线、供电、散热与保护参数待补。
- 正式规格书与尺寸/安装图待补；现有资料尚未完成技术审核。
05 / SYSTEM SELECTION
选型与配套
功率驱动，从系统需求开始选型。
通道与负载
先列出各通道扬声器型号、数量和连接方式，再核对阻抗与工作模式。
功率口径
保留原资料的每通道、桥接、负载与测量标注，不把不同条件下的数值直接比较。
机柜与供电
确认供电回路、托架、散热、走线与检修空间，保护设置由技术方案确定。
AD SERIES / COMPARE
比较AD 系列规格。
手册原值，待技术审核。保留原始功率、频带和覆盖名称，不把不同测量口径视作同一标准；不单凭尺寸或功率确定使用面积。
