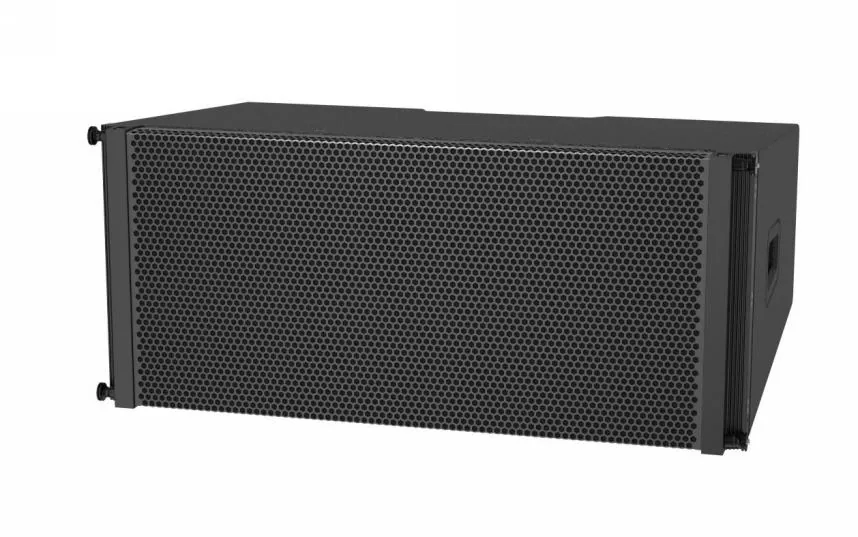

产品图 / 01
01 / OVERVIEW
产品概览
双 8 英寸线阵列模块，适合小型户外演出、剧院和礼堂等主扩声应用。
单元配置
换能器配置：2 × 8 英寸低频 + 2 × 1.7 英寸高频。原资料口径，待技术审核。
单模块覆盖
标称指向性（单只模块）：100° H × 10° V。阵列整体覆盖需结合数量和角度设计。
频带参考
频率带宽（−10 dB）：55 Hz – 20 kHz。原资料口径，待技术审核。
02 / SPECIFICATIONS
技术参数
手册数据，待技术审核
来源：《2026.05.19 新增声威工装产品查询手册》 1.4.2 ST208 条目。以下为原资料整理值，不作为最终配单或施工依据。
- 系统类型
- 4 单元 2 分频倒相式
- 额定功率
- 400 W（LF 320 W / HF 80 W）
- 音乐功率
- 800 W（LF 640 W / HF 160 W）
- 峰值功率
- 1600 W（LF 1280 W / HF 320 W）
- 标称阻抗
- 16 Ω（LF 16 Ω / HF 16 Ω）
- 灵敏度（1 W / 1 m）
- 99 dB（LF 99 dB / HF 109 dB）
- 最大声压级（手册原标注）
- 125 dB @ 400 W / 131 dB @ 1600 W
- 频率带宽（−10 dB）
- 55 Hz – 20 kHz
- 标称指向性（单只模块）
- 100° H × 10° V
- 换能器配置
- 2 × 8 英寸低频 + 2 × 1.7 英寸高频
- 箱体尺寸（宽 × 深 × 高）
- 593 × 355 × 239 mm
- 重量
- 30.7 kg / 32.6 kg（手册两项标注）
资料版本说明
参数按现有工装手册整理，未采用任何价格、库存或内部折扣信息。最终配单、安装与施工以前须由技术负责人审核。
03 / DIMENSIONS
尺寸与安装
外形尺寸 / 宽 × 深 × 高
593 × 355 × 239 mm
原资料口径，待审核。正式尺寸图、接口图与安装附件信息尚待确认。
安装前需确认
- 经确认的吊挂架、插销、承重与安全冗余方案
- 阵列角度、数量、覆盖模拟与系统调试
- 功放负载、处理器预设、线缆与防水要求
04 / RESOURCES
资料下载
产品资料摘录
TXT · 待审核 · 不含价格
正式规格书
审核完成后提供
尺寸与安装图
准确型号与附件信息确认后提供
DOCUMENTATION STATUS
ST208 待补与待核实
- 重量有两项原始标注，净重与毛重口径待核实。
- 专用吊架、插销、承重和角度资料待补；未经审核不得用于吊装。
- 驱动模式、LF/HF 接线与正式处理器预设待补。
- 正式规格书与尺寸/安装图待补；现有资料尚未完成技术审核。
05 / SYSTEM SELECTION
选型与配套
线阵主扩，从系统需求开始选型。
阵列规划
场地、听众区域、阵列数量和角度需要声学设计；单只模块角度不是整组阵列覆盖。
驱动与处理
先确认全频或分频驱动模式、LF/HF 接口和处理预设，再确定功放与负载。
吊挂安全
使用审核后的专用吊架、插销、承重和安全方案；现有页面不提供可执行吊装指令。
ST SERIES / COMPARE
比较ST 线阵列规格。
手册原值，待技术审核。保留原始功率、频带和覆盖名称，不把不同测量口径视作同一标准；不单凭尺寸或功率确定使用面积。
